Pièces détachées

Contre-jonc pour pagode 5 × 5 m (Tarif pour 1 contre jonc)

Le contre-jonc est une pièce de remplacement destinée aux pagodes aluminium 5 × 5 m. Il permet de remplacer facilement un contre-jonc usé, endommagé ou perdu.

Caractéristiques :

• Longueur : 4,95 m
• Diamètre : Ø 10 mm
• Compatible avec les pagodes aluminium 5 × 5 m
• Compatible avec les profilés aluminium 65 × 65 mm
• Installation simple par glissement dans la glissière du profilé

Fonctionnement :
Le contre-jonc s'insère directement dans la glissière aluminium du profilé 65 × 65 mm. Il vient se positionner contre le jonc intégré à la bâche de toit afin d'empêcher celui-ci de ressortir de la glissière.

Il assure ainsi un bon maintien de la bâche de toit sur la structure de la pagode.

Contre-jonc pour pagode 4 × 4 m (Tarif pour 1 contre jonc)

Le contre-jonc est une pièce de remplacement destinée aux pagodes aluminium 4 × 4 m. Il permet de remplacer facilement un contre-jonc usé, endommagé ou perdu.

Caractéristiques :

• Longueur : 3,95 m
• Diamètre : Ø 10 mm
• Compatible avec les pagodes aluminium 4 × 4 m
• Compatible avec les profilés aluminium 65 × 65 mm
• Installation simple par glissement dans la glissière du profilé

Fonctionnement :
Le contre-jonc s'insère directement dans la glissière aluminium du profilé 65 × 65 mm. Il vient se positionner contre le jonc intégré à la bâche de toit afin d'empêcher celui-ci de ressortir de la glissière.

Il assure ainsi un bon maintien de la bâche de toit sur la structure de la pagode.

Contre-jonc pour pagode 3 × 3 m (tarif pour 1 contre jonc)

Le contre-jonc est une pièce de remplacement destinée aux pagodes aluminium 3 × 3 m. Il permet de remplacer facilement un contre-jonc usé, endommagé ou perdu.

Caractéristiques :

• Longueur : 2,95 m
• Diamètre : Ø 10 mm
• Compatible avec les pagodes aluminium 3 × 3 m
• Compatible avec les profilés aluminium 65 × 65 mm
• Installation simple par glissement dans la glissière du profilé

Fonctionnement :
Le contre-jonc s'insère directement dans la glissière aluminium du profilé 65 × 65 mm. Il vient se positionner contre le jonc intégré à la bâche de toit afin d'empêcher celui-ci de ressortir de la glissière.

Il assure ainsi un bon maintien de la bâche de toit sur la structure de la pagode.

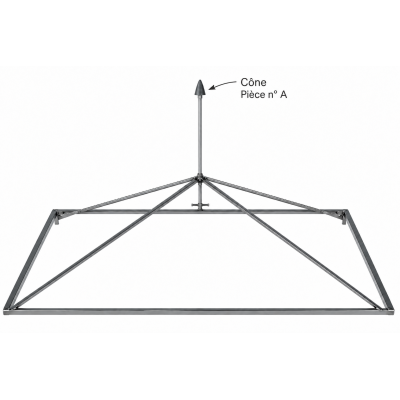

Cône de faîtage pour pagode aluminium 5 × 5 m – Pièce n° A

Pièce située au sommet de la pagode, permettant de maintenir et centrer la pointe de la bâche de toit. Elle participe à la bonne mise en tension de la toiture et assure une finition propre au sommet de la structure.

Compatible avec nos pagodes aluminium 5 × 5 m Planète Diffusion.

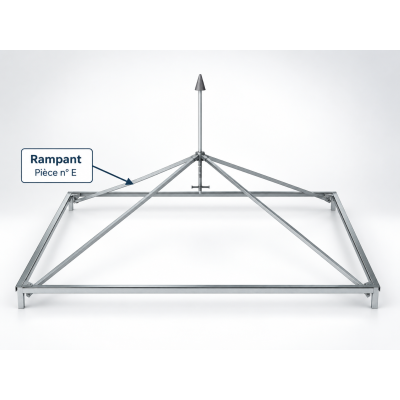

Rampant aluminium de remplacement pour pagode professionnelle 5 × 5 m.

Longueur : 3,54 m
Repère : pièce n° E
Matière : aluminium

Pièce structurelle inclinée assurant la liaison et le maintien de la toiture. Compatible avec nos pagodes aluminium 5 × 5 m.

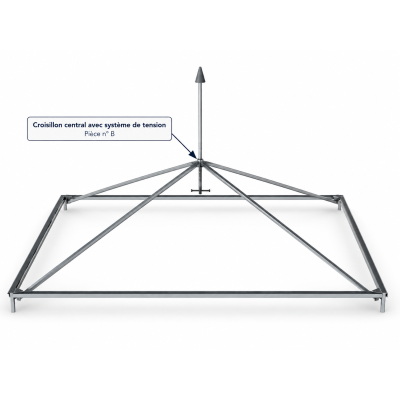

Croisillon central avec système de tension pour pagode aluminium 5 × 5 m.

Repère : pièce n° B
Fonction : liaison des rampants et mise en tension de la toiture
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.

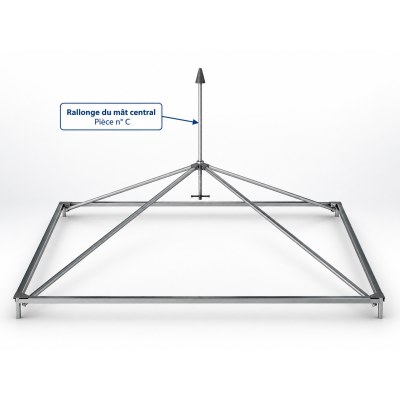

Rallonge du mât central pour pagode aluminium 5 × 5 m.

Repère : pièce n° C
Fonction : prolongement du mât central et maintien de la toiture
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.

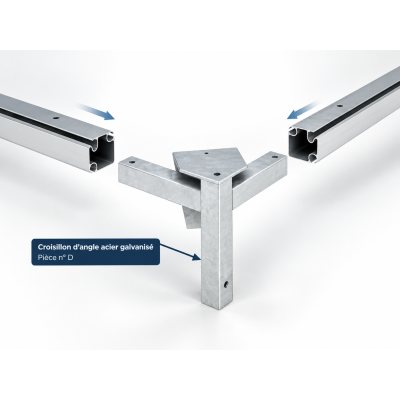

Croisillon d’angle en acier galvanisé pour pagode aluminium 5 × 5 m.

Repère : pièce n° D
Matière : acier galvanisé
Fixation : système de goupilles, sans boulonnerie
Fonction : liaison des profilés de la structure
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.

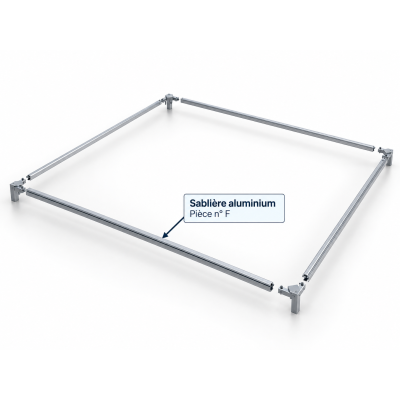

Sablière aluminium pour pagode 5 × 5 m.

Repère : pièce n° F
Matière : aluminium
Fonction : liaison périphérique et rigidité de la structure
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.

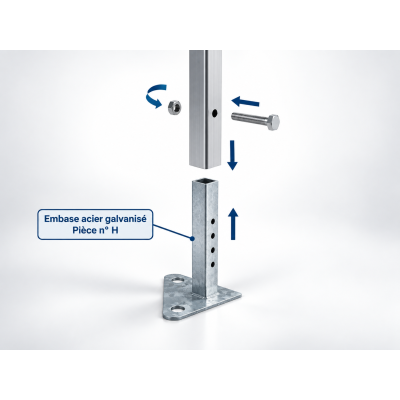

Embase acier galvanisé pour poteau de pagode aluminium 5 × 5 m.

Repère : pièce n° H
Matière : acier galvanisé
Fonction : maintien et fixation du poteau au sol
Fixation : par boulon et écrou
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.

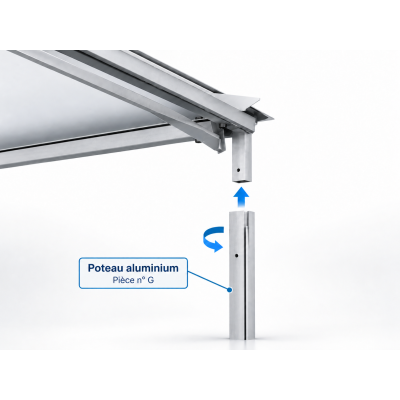

Poteau aluminium pour pagode 5 × 5 m.

Repère : pièce n° G
Matière : aluminium
Fonction : support vertical de la structure
Fixation basse : sur embase acier avec boulon
Fixation haute : sur croisillon avec bouton poussoir / goupille
Compatibilité : pagode aluminium 5 × 5 m Planète Diffusion

Pièce vendue à l’unité.
